发光二极管怎么接会亮?

来源:led灯珠厂家台宏光电官网  作者:led灯珠厂家台宏光电  日期:2020年08月05日

发光二极管怎么接会亮?

发光二极管怎么接会亮?发光二极管怎么接会亮?发光二极管怎么接会亮?

经常,有采购或工程师朋友拿到台宏光电的LED灯珠样品,准备测试点亮对比一下光色亮度和一致性。

但是,很多时候,却发现发光二极管怎么接都不会亮

这是为什么?

1、发光二极管电压不对

2、发光二极管的电流不对

3、发光二极管的正负极不对

我们一起来看看

发光二极管怎么接会亮?

(1)

发光二极管电压

首先,发光二极管的电压,一般来说:

红、黄发光二极管一般是1.8V至2.2V。

蓝、绿发光二极管一般是3.0V至3.4V,

正白,暖白,和冷白光的电压一般是3.0-3.4V。

如果发光二极管不亮的时候,可以检查发光二极管供电电压是不是达不到点亮的条件的。

具体的可以参考之前发的文章发光二极管工作电压参数

发光二极管怎么接会亮?

(2)

发光二极管电流

如果我们检查完发光二极管的电压正常之外,发光二极管还是不亮,那么我们接着检查发光二极管的电流。

我们知道,发光二极管是低电流低电压的环保元器,一般小功率的是在5mA-20mA的工作电流就可以点亮了。

中功率的电流一般在30mA到150mA电流为主。

比如0.1W功率的发光二极管工作电流是30mA,但是5mA,10mA它也是能点亮的。

0.2W的工作电流是60mA, 正常只要10mA或20mA都是可以点亮的。

0.5W的工作电流是是150mA.  只要50mA或60mA都是可以点亮的,当然,20mA,30mA也是可以点亮的,但是这里指的是点亮电流,不是工作电流哦。

1W以上的发光二极管,工作电流一般是300mA以上,点亮所需要的电流也越高。

所以,我们要根据不同功率的发光二极管,选用不同的电流来匹配,才能达到点亮的结果。

发光二极管怎么接会亮?

(3)

发光二极管的正负极

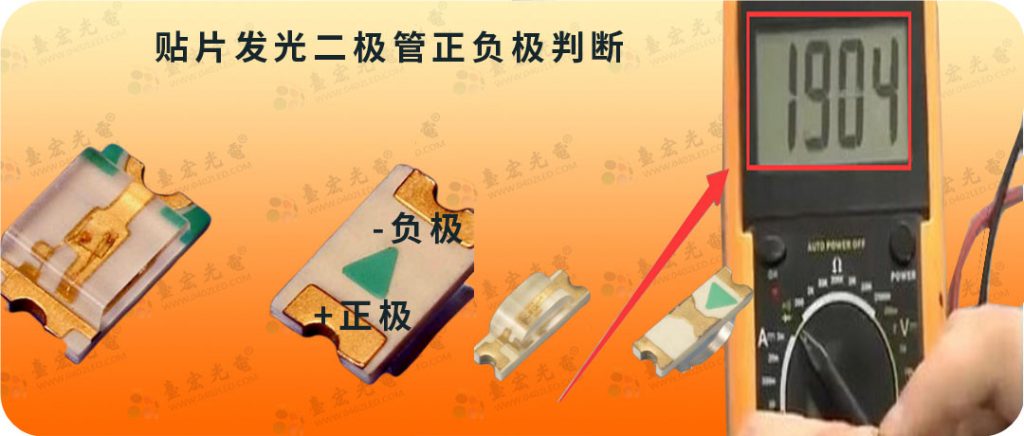

发光二极管正负极,很多朋友可能不是很会区分,前面也分享过区分发光二极正负极的4种方法

1、贴片发光二极管背部的印刷标识,”T”字形或倒三角形符号,”T”一横的一边是正极,另一边是负极;三角形符号的“边”靠近的是正极,“角”靠近的是负极。

2、贴片发光二极管线条的标识:俯视观察,有彩色线条的一侧是负极,另外一侧是正极。

3、贴片发光二极管焊盘大小标识:仔细观察,可以发现焊盘较大的一端是负极,焊盘较小的一端是正极。

4、贴片发光二极管的正面标识:发光二极管正方形或长方形基板中有一个角有一个缺角,缺角的那端为正极、另外一端为负极。

所以,只要判断出发光二极管的正负极,通过对应的电压,电流去控制,一般就可以点亮了。

当然,也可能有另外一种情况,就是有些LED灯珠会对红光,黄光和橙光这些低电压型号采用反极性芯片来封装,以达到提高红光,橙光和黄光亮度的目的。

因此,这种情况下,你如果按照正常的正负极方向去通电,也是点不亮的,要用和常规正负极相反的方法去点亮。

发光二极管怎么接会亮?

当然,这种情况下,一般LED灯珠厂家会给你对应的使用规格书或标题清楚实际的正负极方向。这样,你就可以按照实际的使用条件来点亮了。

相信,也就不存在点不亮的情况了。

当然,还有一点情况下,你是点不亮的,那就是灯珠本身物理损坏了,芯片烧坏,或内部短路,断裂,都有可能的,

因此,选择一家品牌的LED灯珠厂家,封装出来的LED灯珠,就会更有品质保障,也不容易出掉灯珠使用中的各种隐患。

最后的话

希望今天的分享能给你带来帮助,如果你在LED灯珠的选型或使用过程中有任何LED灯珠问题咨询,可以联系我们。

灯珠教授每天都会分享LED灯珠资讯和行业信息。
