贴片led正负极区分, 0603贴片led正负极区分?

贴片led正负极区分, 0603贴片led正负极区分?

一、

贴片led正负极区分？

贴片led正负极区分图解？

0603贴片led正负极区分?

贴片led正负极区分图？

贴片led正负极区分方块和圆吗?

对于贴片led灯珠正负极区分，0603，0805，1206，3528正负极区分都是比较常见的问题。

今天，我们就来看看: 贴片led正负极区分, 0603贴片led正负极区分?

二、

我们先来看看贴片led正负极区分:

发光二极管正负极符号:

通过把正负极判断出来，我们就可以进行正确的接线了。

贴片led正负极区分方法:

判断贴片led正负极区分一般可以通过以下6种方法：

1：通过贴片led板子背部的印刷标识符：一般我们看贴片led，”T”字形或倒三角形符号一边，”T”一横的这端常为正极，另一端为负极；三角形符号的“边”靠近的一端方向为正极，“角”靠近的一端通常为负极。

2：通过观察贴片led底板焊盘线条来判断：俯视观察，有彩色线条的一侧为负极，另外一侧常为正极。

3：通过观察贴片led焊盘的大小来判断，焊盘较大的一端为负极，焊盘较小的一端通常为正极。

4：通过观察贴片led正面板，仔细可看到在led贴片正方形或长方形中板上有一边有一个缺角，缺角的那端一般常为正极、另外一端常为负极。

5：通过选择仪器万能表来协助判断贴片led正负极，首先，常常利用万用表的欧姆表量，将表盘式万用表，调到“欧姆x1”档，然后，在贴片led点亮发光的时候，红表笔连接的一边为正极，黑表笔连接的为二极管的负极方向。

6：通过观察贴片led的底部印刷标记：LED开启电压所限1.5-1.8V左右。当然，可能会有部分数字万用表提供的电压有时无法启动它。因此，这时候可以通过观察底板上印刷标记：贴片led（SMD LED）,有绿色点的一端为负极，另外的一端为正极。

通过以上的6种方法，你是不是可以很方便地把贴片led正负极区分出来啦。

当然，如果你在贴片led正负极区分时有些不清楚的地方，也可以到灯珠教授公众号留言，我们会一一回复。

三、

0603贴片led正负极区分?

下面我们就通过0603贴片led正负极区分，来进一步了解下贴片led正负极区分图解。

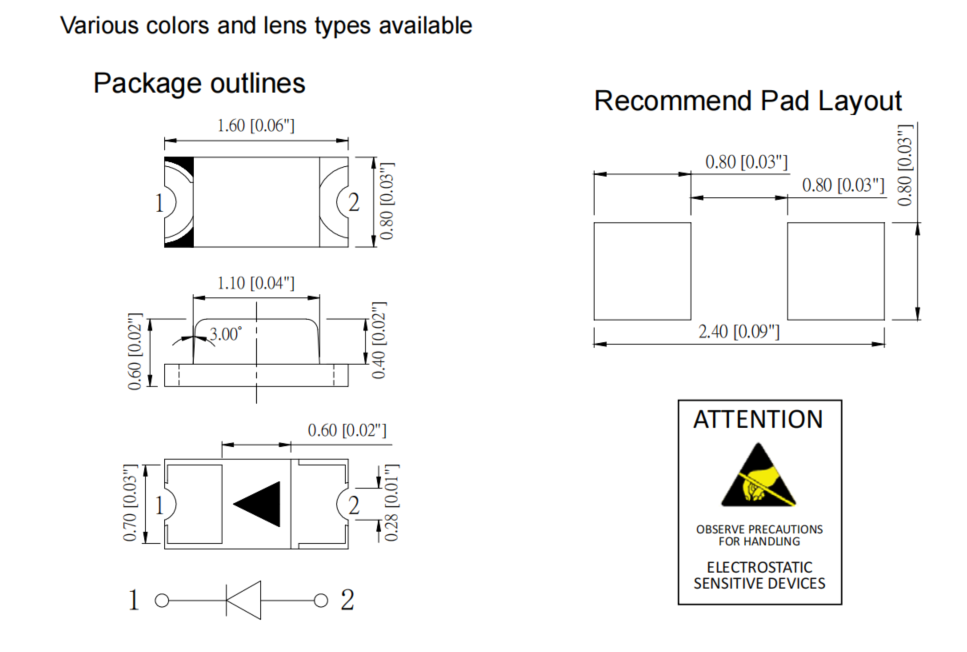

我们先看看0603灯珠焊盘图:

这样，是不是就可以正确区分出 0603贴片led正负极。

当然，如果你还是判断不出来贴片led的正负极。你可以联系LED灯珠厂家台宏光电客服工程师，提供贴片led各种参数规格书，里面有具体尺寸和灯珠参数。这样，你也能根据相应型号仙格书准确判断出贴片发光led正负极。

总的来说:由于贴片led在led灯珠行业的运用越来越广，所以，我们在测试和选型的时候，经常要测试点亮并区分正负极，来更好了设计PCB板线路。所以，正确区分贴片led正负极，有利于更快的灯珠选型和测试。

今天的:贴片led正负极区分, 0603贴片led正负极区分?就分享到这里。如果你有一些其它LED灯珠，参数，规格书，样品方面的需求，可以联系LED灯珠厂家台宏光电客服工程师。
