在发光二极管选型和应用中，我们常常需要知道发光二极管正负极。
所以，直插发光二极管正负极判断，贴片发光二极管正负极判断，都是我们常常遇到的问题。
贴片发光二极管正负极判断？
我们今天就来讲讲。
一、
正确，快速判断出发光二极管正负极。
可以让我们更快地对发光二极管样板，样品进行焊接测试。
那我们一般怎么进行贴片发光二极管判断:
1、看实物标识”T”，一般发光二极管都有自己的极性标识。
比如直插的长脚一般为正极，短脚一般为负极。

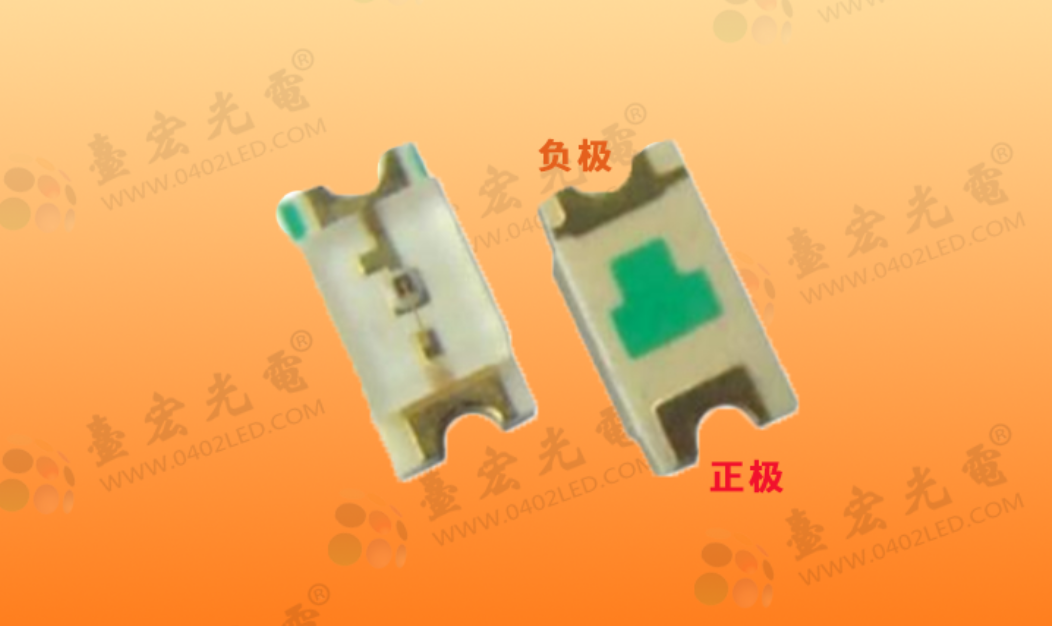

同样，贴片发光二极管看LED上面相识的标识，比如一般绿色的“T”，如图:

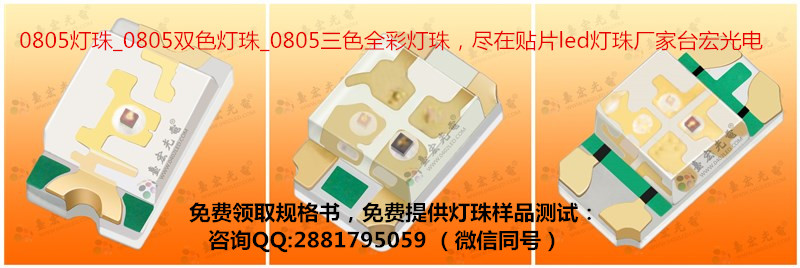

这些型号，像0603，0805，1206系列都有很多在用。
他们的特点是

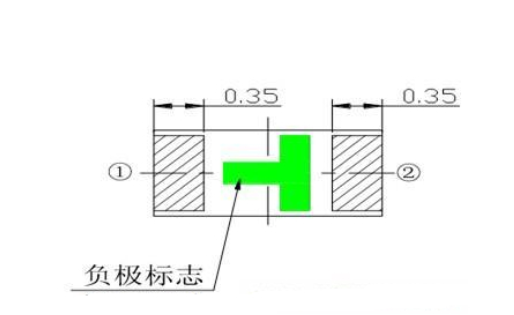

贴片发光二极管在底部都会有”T”字形符号，“T”一横的一边是正极，另一边则是负极。

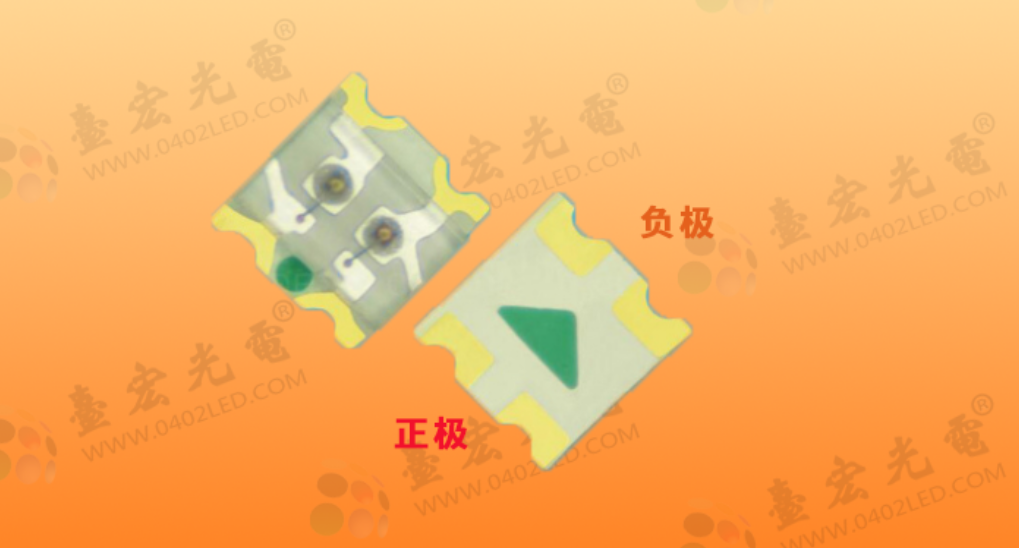

2、看实物标识”三角形”

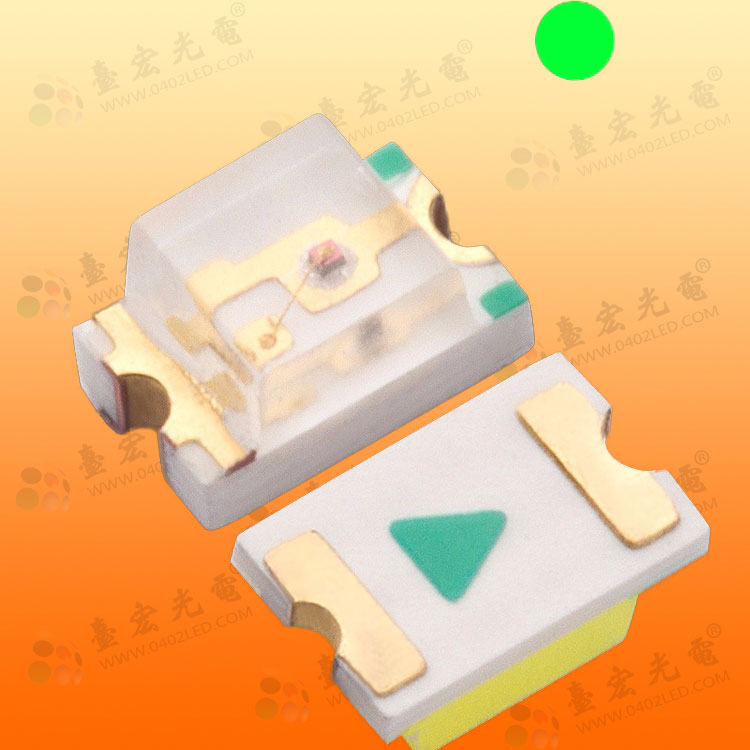

有些贴片型号会标识类似三角形符号，那么三角形底边靠近的是正极，顶角靠近的是负极。
3、其它一些形状
比如尺寸较小，或者通用照明贴片灯，会采用缺口为负极，另外一端为正极的现象。这里就不一一列举了。（可参考灯珠厂家相应规格书）
二、
贴片发光二极管正负极判断方法详解
判断贴片led正负极区分一般可以通过以下6种方法：
1：通过贴片led板子背部的印刷标识符：一般我们看贴片led，”T”字形或倒三角形符号一边，”T”一横的这端常为正极，另一端为负极；三角形符号的“边”靠近的一端方向为正极，“角”靠近的一端通常为负极。
2：通过观察贴片led底板焊盘线条来判断：俯视观察，有彩色线条的一侧为负极，另外一侧常为正极。
3：通过观察贴片led焊盘的大小来判断，焊盘较大的一端为负极，焊盘较小的一端通常为正极。
4：通过观察贴片led正面板，仔细可看到在led贴片正方形或长方形中板上有一边有一个缺角，缺角的那端一般常为正极、另外一端常为负极。
5：通过选择仪器万能表来协助判断贴片led正负极，首先，常常利用万用表的欧姆表量，将表盘式万用表，调到“欧姆x1”档，然后，在贴片led点亮发光的时候，红表笔连接的一边为正极，黑表笔连接的为二极管的负极方向。
6：通过观察贴片led的底部印刷标记：LED开启电压所限1.5-1.8V左右。当然，可能会有部分数字万用表提供的电压有时无法启动它。因此，这时候可以通过观察底板上印刷标记：贴片led（SMD LED）,有绿色点的一端为负极，另外的一端为正极。
通过以上的方法，你可以很方便地把贴片led正负极判断出来。
三、
0805贴片发光二极管正负极
0603贴片led正负极判断?
下面我们就通过0805贴片led正负极判断来进一步了解下贴片led正负极图解。

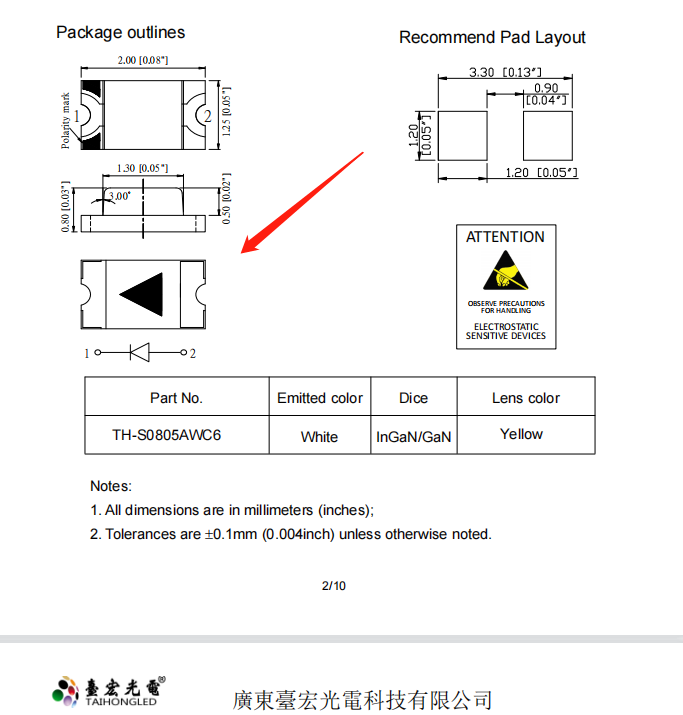

我们先看看0805灯珠焊盘图:
这个焊盘图，是贴片灯珠厂家台宏光电0805灯珠规格书里面的参数。
通过这个参数和符号标识图，我们可以很容易判断出来0805贴片发光二极管正负极。
总的来说
贴片发光二极管正负极判断？
贴片发光二极管正负极判断方法。
肯定不只一种，很多时候，我们可以通过万用表测量法，可以通看底板观察法，可以看发光二极管厂家规格书等等来判断贴片发光二极管正负极。
在这个判断的过程中，你喜欢用哪种方法就用哪种。
但是一定要记得，我们判断不只是判断出正负极，还要了解该型号发光二极管的电参数。
明白发光二极管电参数。
才能更好地让我们通过发光二极管去实现我们想要的功能，达成我们的需求。
……
