一、
发光二极管正负极区分
这个问题，经常有同学会问。
发光二极管正负极怎么区分？
其实比较简单的方法是先对发光二极管按封装类型进行分类。
怎么分类呢？按直插式，贴片式和大功率发光二极管封装类型进行划分。
这样，发光二极管的正负极管划分就分为:
1、直插式发光二极管正负极；
2、贴片式发光二极管正负极；
3、大功率发光二极管正负极。
这样，你只要知道具体的封装类型，就可以容易区分相应规格的发光二极管正负极了。
二、

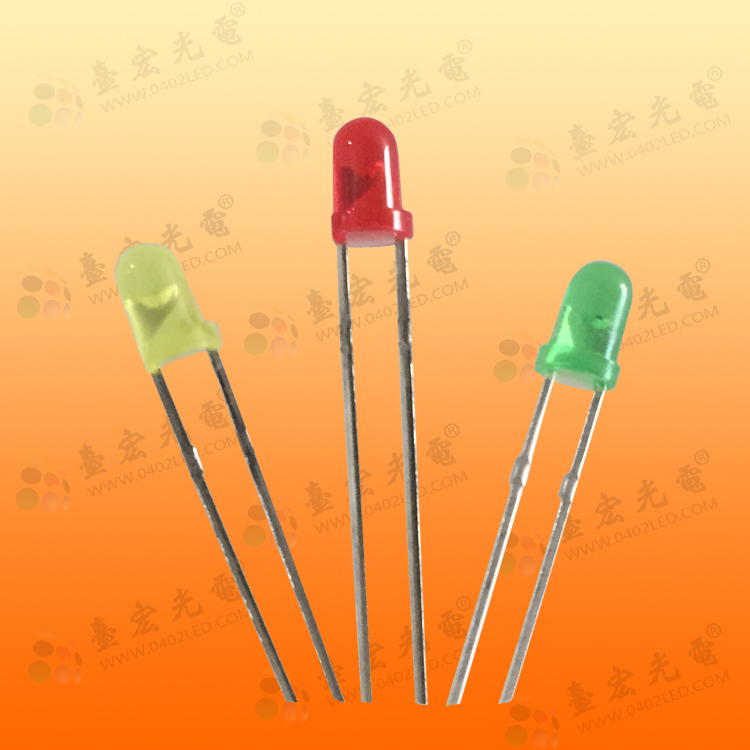

直插式发光二极管正负极区分。
直插式，正负极其实是比较容易区分的。
如果是新生产的发光二极管，一般长脚部分是正极，短脚那部分是负极。

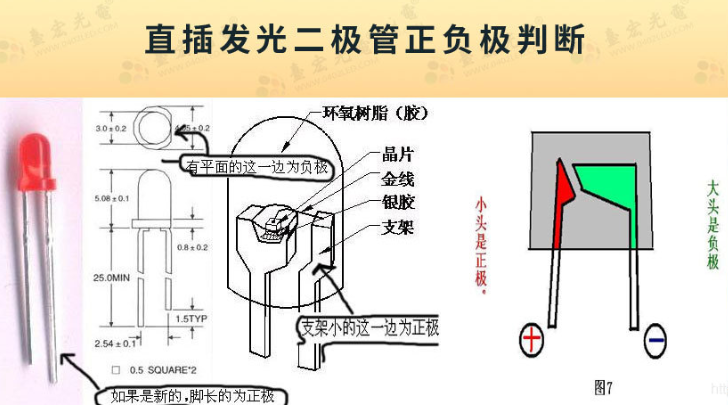

我们拿直插式灯珠厂家台宏光电的直插式正负极区分为例:

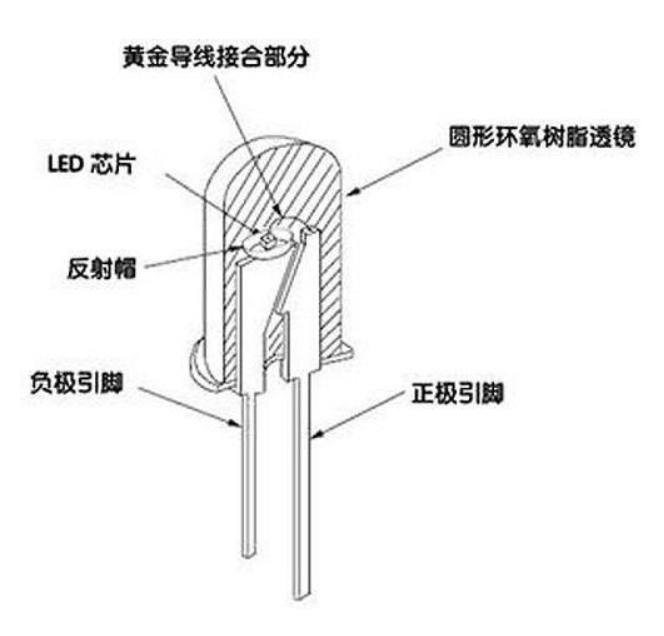

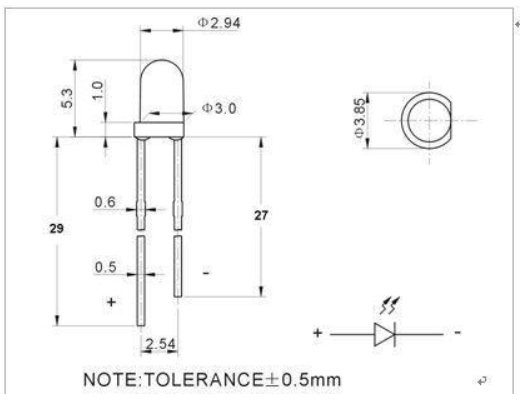

放大正负极示意图：
所以，如果是直插发光二极管区分正负极还是很容易的。(反极性的除外)。
三、
贴片式发光二极管正负极区分相对复杂。
不过可以参考上周灯珠教授分享的文章:
贴片发光二极管正负极判断？贴片发光二极管正负极判断方法详解
文章里面列举了6种常规区分贴片发光二极管正负极的方法，分别是:
1：通过贴片led板子背部的印刷标识符：一般我们看贴片led，”T”字形或倒三角形符号一边，”T”一横的这端常为正极，另一端为负极；三角形符号的“边”靠近的一端方向为正极，“角”靠近的一端通常为负极。
2：通过观察贴片led底板焊盘线条来判断：俯视观察，有彩色线条的一侧为负极，另外一侧常为正极。
3：通过观察贴片led焊盘的大小来判断，焊盘较大的一端为负极，焊盘较小的一端通常为正极。
4：通过观察贴片led正面板，仔细可看到在led贴片正方形或长方形中板上有一边有一个缺角，缺角的那端一般常为正极、另外一端常为负极。
5：通过选择仪器万能表来协助判断贴片led正负极，首先，常常利用万用表的欧姆表量，将表盘式万用表，调到“欧姆x1”档，然后，在贴片led点亮发光的时候，红表笔连接的一边为正极，黑表笔连接的为二极管的负极方向。
6：通过观察贴片led的底部印刷标记：LED开启电压所限1.5-1.8V左右。当然，可能会有部分数字万用表提供的电压有时无法启动它。因此，这时候可以通过观察底板上印刷标记：贴片led（SMD LED）,有绿色点的一端为负极，另外的一端为正极。
以上，是贴片式发光二极管常用的如何区分正负极方法，具体哪一款适合你，就看你的喜好了。
四、
大功率发光二极管正负极如何区分:
1、仿流明大功率发光二极管正负极区分；
2、集成大功率发光二有管正负极区分。

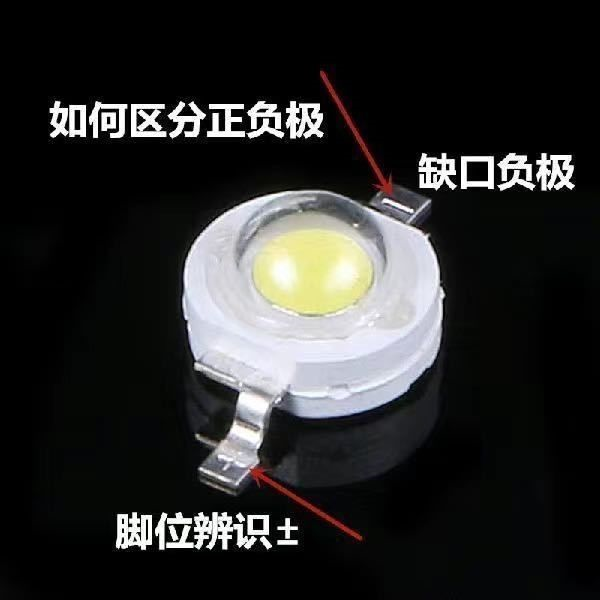

我们先来看仿流明大功率发光二极管正负极区分。
1、看缺口；
2、看支架。
看缺口: 缺口缺口的部分为负极，反之为正极。
看支架标识: 支架上标识“+ ”号为正极一端，“ 一 ”号为负极一端。
仿流明大功率灯珠暖白光正负极点亮效果图：
集成大功率发光二极管正负极如何区分:

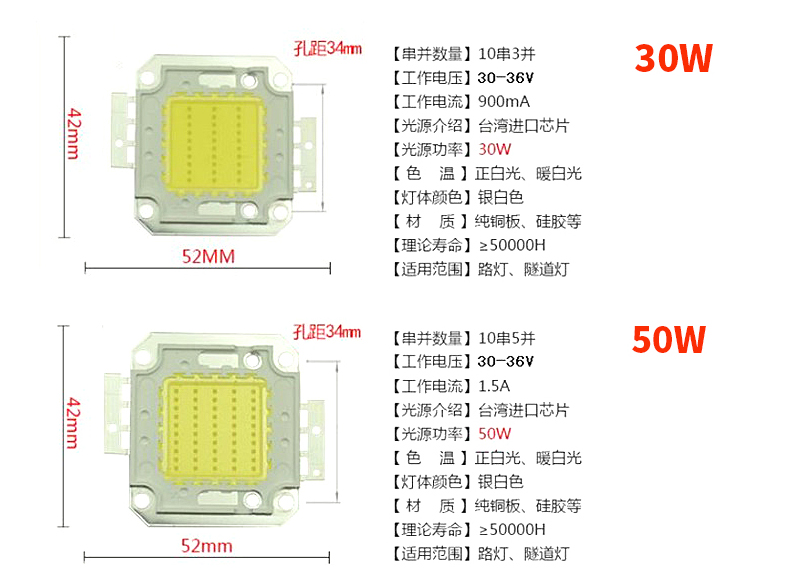

集成发光二极管有单颗10瓦，20瓦，30瓦，40瓦，50瓦，80瓦，100瓦等。
集成发光二极管正负极区分也很简单，看缺口，看支架。

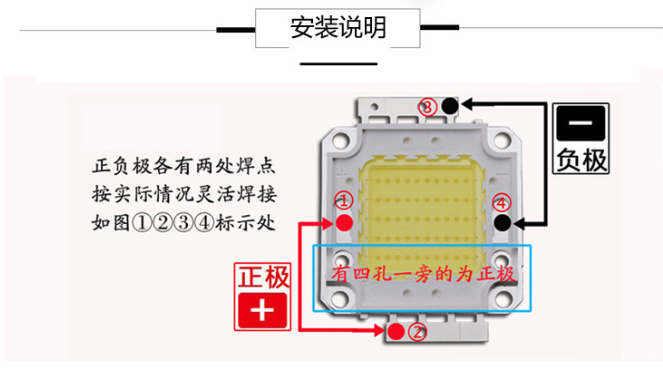

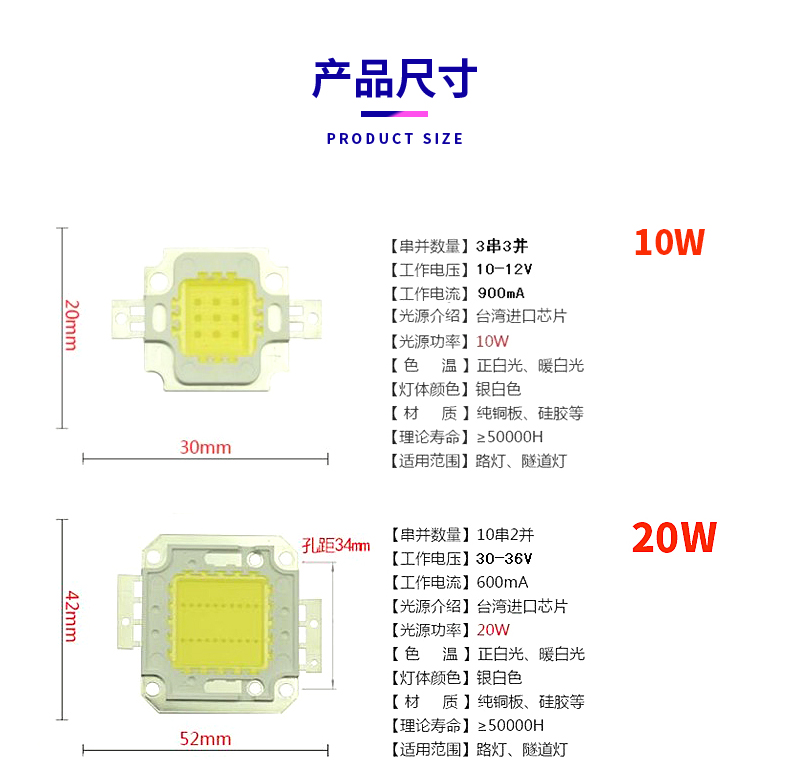

具体的我们以台宏光电大功率灯珠安装图为例看区分正负极。
今天的分享，发光二极管正负极区分图，发光二极管正负极区分就到这里。
……
