1206红色LED规格书

1206红色LED规格书

1206红色LED灯珠规格书

一、基本信息

• 型号：1206红色LED

• 封装类型：SMD贴片

• 尺寸：3.2mm×1.6mm×0.9mm（厚度可能因具体型号略有不同）

• 品牌：不同品牌（如台宏光电）

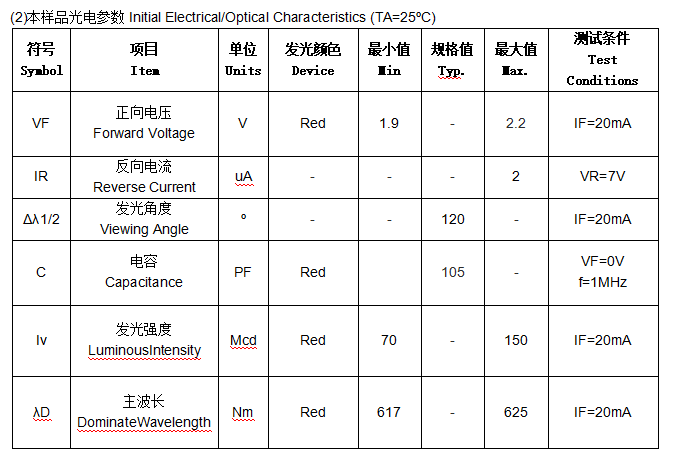

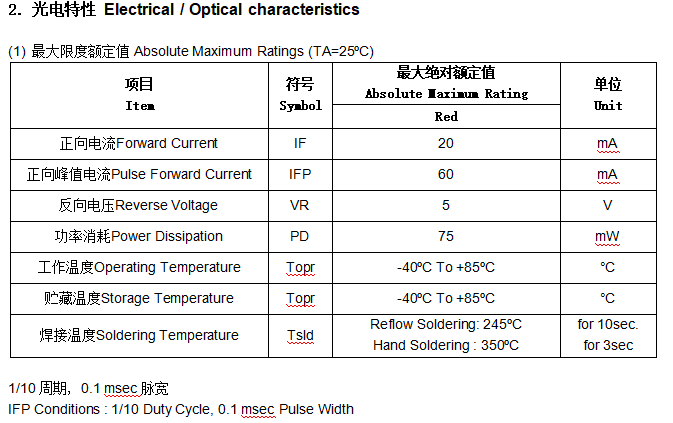

二、电气参数

参数名称 条件 单位 最小值 典型值 最大值

正向电压VF IF=20mA V 1.8 2.2 2.4

反向电流IR VR=5V μA 10

峰值波长λP IF=20mA nm 620 - 630

光强IV IF=20mA mcd 88 - 195

发光角度 IF=20mA ° 120

三、光学参数

• 发光颜色：红色

• 波长范围：620-630nm

• 发光角度：120°

• 亮度范围：100-200mcd（具体亮度可能因品牌和型号有所不同）

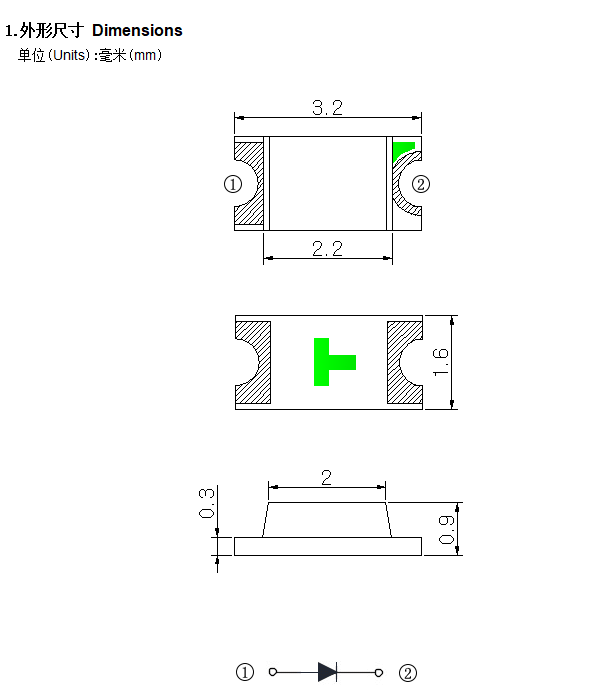

四、机械参数

• 外形尺寸：3.2mm×1.6mm×1.1mm

• 公差：±0.1mm（具体公差可能因品牌和型号有所不同）

五、使用注意事项

（一）焊接

• 手工焊接：推荐使用小于25W的烙铁，焊接温度不超过300℃，焊接时间不超过3秒。

• 回流焊：温度不得超过260℃，时间为10秒，且回流焊接次数不得超过两次。

• 注意事项：焊接过程中严禁在高温情况下触碰胶体；焊接后禁止对胶体施加外力，禁止折弯PCB，以避免撞击LED。

（二）其他事项

• 高温暴露：当SMD LED暴露在高温状态下，注意不要压其环氧部分。

• 表面处理：注意不要使用硬物和带尖锐边的物体刮、擦SMD LED的环氧部分，例如喷砂设备和金属钩，因为环氧树脂是相当脆弱和容易被破坏的。

六、质量与认证

• 环保认证：符合欧盟“ROHS”环保认证。

七、应用领域

• 应用范围：广泛应用于数码产品、家用电器、消费类电子产品、LCD背光、汽车电子、仪器仪表、工业设备、电子玩具、显示屏、户外装饰、工业照明等方面。

八、包装与存储

• 包装：通常为卷带包装。

• 存储温度：-65°C至+65°C。

• 工作温度：-40°C至+85°C。

九、选型推荐

• 高亮度需求：如果需要更高的亮度，可以选择光强更高的型号，如300mcd，甚至更高亮度的灯珠，比如台宏光电超高亮1206红光灯珠，亮度超过400MCD。

• 特殊应用：对于有特殊需求的应用，如汽车电子或工业设备，建议选择通过相关认证的产品。

如果你需要更详细的规格书或有其他具体需求，建议直接联系相关厂家（如台宏光电等）获取完整的规格书和技术支持。
