IR LED灯选型，红外发光二极管灯珠选型

IR LED灯选型，

红外发光二极管灯珠选型。

IR LED灯和红外发光二极管（IR LED）的选型需结合具体应用场景（如安防监控、红外遥控、感应检测等），重点关注波长、功率、视角、驱动参数及环境适应性等核心指标。

一、核心参数选型指南

1. 波长（最关键参数）

红外LED的发光波长在 700nm - 1550nm 之间，不同波长适用场景差异显著：

• 850nm：


  • 特点：发光效率高（光子能量适中），夜视补光效果好，但存在轻微“红曝”（肉眼可见微弱红光）。

  • 适用场景：安防监控摄像头补光、夜视仪、人脸识别（对补光强度要求高，允许轻微红曝）。


• 940nm：


  • 特点：无红曝（肉眼不可见），隐蔽性强，但发光效率略低于850nm（相同功率下照射距离稍短）。

  • 适用场景：红外遥控器（如电视、空调）、隐蔽式安防（如防盗报警）、红外感应（避免干扰人眼）。


• 其他波长：


  • 760-800nm：近红外，常用于医疗检测（如血氧仪）；

  • 1000nm以上：中远红外，适用于工业测温、激光雷达（穿透性强，但LED效率较低，多为激光二极管替代）。


2. 功率与照射距离

功率直接决定红外LED的辐射强度（单位：mW/sr，毫瓦每球面度），进而影响照射距离：

• 小功率（0.05W - 0.5W）：


  • 辐射强度低（通常＜50mW/sr），照射距离 1-5米。

  • 适用：红外遥控器（如TV/空调遥控，940nm为主）、近距离红外感应（如洗手液机感应）。


• 中功率（1W - 3W）：


  • 辐射强度中等（50-300mW/sr），照射距离 5-20米。

  • 适用：家用安防摄像头补光（850nm，覆盖室内或小庭院）、车载红外夜视。


• 大功率（5W及以上）：


  • 辐射强度高（＞300mW/sr），照射距离 20-50米（需配合聚光透镜）。

  • 适用：户外安防监控（如厂区、道路）、远距离红外通讯。


注意：功率并非越大越好，需匹配散热设计（大功率IR LED发热明显，需铝基板或散热片）。

3. 视角（发光角度）

视角决定红外光线的覆盖范围，与照射距离成反比（相同功率下，视角越小，光线越集中，距离越远）：

• 窄视角（10° - 30°）：
  光线集中，适合远距离定向照射（如长焦监控摄像头补光）。

• 中视角（45° - 90°）：
  平衡距离与范围，适用于普通安防监控（覆盖房间、走廊）。

• 宽视角（120°及以上）：
  覆盖范围广，适合近距离大场景（如电梯监控、室内全景补光）。


4. 驱动参数（电压/电流）

• 正向电压（Vf）：通常在 1.2V - 1.8V，需与驱动电路匹配。

• 正向电流（If）：小功率多为 20-50mA，大功率可达 350mA - 1.5A（需恒流驱动，避免过流烧毁）。
  例：1W IR LED典型电流350mA，驱动电路需稳定输出该电流，同时预留散热余量。


5. 封装形式

• 直插式：如5mm、8mm圆头封装，散热性较好，适合手工焊接，常用于传统遥控器、简易补光装置。

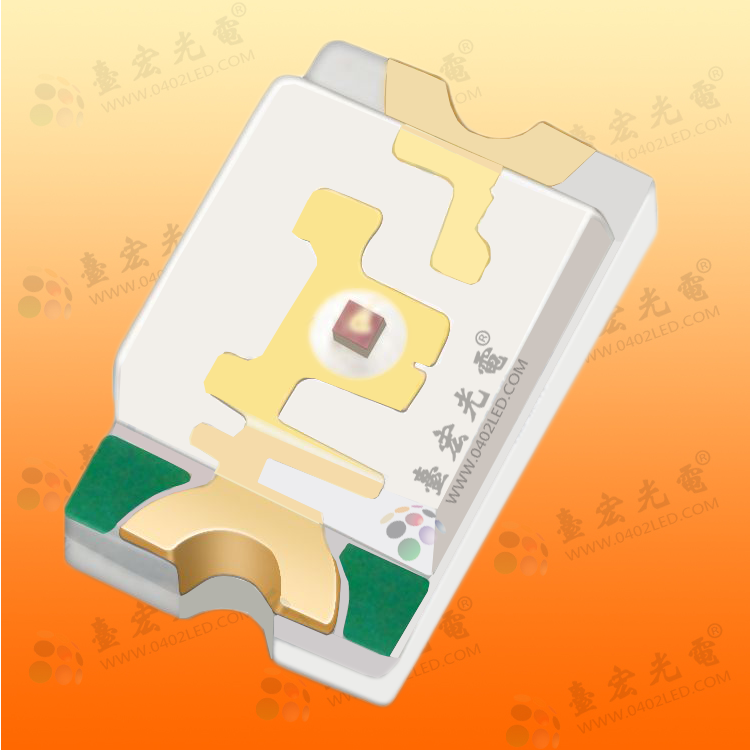

• 贴片式：如0805、3528、5050、3030、3535大功率陶瓷封装，体积小、适合自动化生产，多用于小型化设备（如智能摄像头、穿戴设备）。

• 集成式：多颗芯片组合封装（如4芯、6芯），可提供更高功率和更均匀的光线，适合大面积补光。


6. 环境适应性

• 工作温度：消费级通常为 -20℃ - +60℃，工业级需支持 -40℃ - +85℃（如户外、高温设备）。

• 寿命：优质IR LED寿命可达 5万-10万小时（需配合合适驱动和散热，避免高温衰减）。


二、典型应用场景选型案例

1. 红外遥控器（如TV、空调）

• 需求：低功耗、短距离（＜10米）、隐蔽性（无红曝）。

• 选型：940nm波长，0.05W小功率，宽视角（120°），直插或贴片封装（如940nm 5mm直插IR LED，电流20mA）。


2. 家用安防监控补光（室内/小庭院）

• 需求：中距离（5-15米）、夜视清晰、可接受轻微红曝。

• 选型：850nm波长，1-3W中功率，中视角（60°），贴片或集成封装（如850nm 3528贴片IR LED，配合恒流驱动板）。


3. 户外远距离监控（厂区/道路）

• 需求：长距离（20-50米）、抗干扰、耐高低温。

• 选型：850nm波长，5W以上大功率，窄视角（20°），带散热设计的集成封装（如3535 850nm IR LED，配合聚光透镜，工业级温度范围）。


4. 红外感应（如自动门、洗手液机）

• 需求：近距离感应（＜3米）、低功耗、宽范围覆盖。

• 选型：850nm或940nm（依隐蔽性需求），0.1W小功率，宽视角（150°），贴片封装（如0805 850nm贴片IR LED）。


三、知名品牌参考

• 国内：台宏光电（性价比高，覆盖全功率段）。

• 国外：欧司朗（OSRAM）、日亚化学（NICHIA）、首尔半导体（Seoul Semiconductor，高端型号，稳定性强）。


四、选型注意事项

1. 优先参考 datasheet：确认波长、功率、电流等参数的典型值和最大值（如正向电压公差±0.2V）。

2. 匹配驱动电路：红外LED需恒流驱动（避免电压波动导致电流过大），大功率型号需单独设计散热模块。

3. 测试红曝影响：850nm在黑暗中可能被察觉，对隐蔽性要求极高的场景（如军事、防盗）建议选940nm。


通过明确应用场景的距离、范围、隐蔽性及环境要求，结合核心参数逐一筛选，即可选出合适的IR LED。
