5mm发光二极管（LED）是一种常见的直插式LED，广泛应用于指示灯、装饰灯、小型照明等领域。

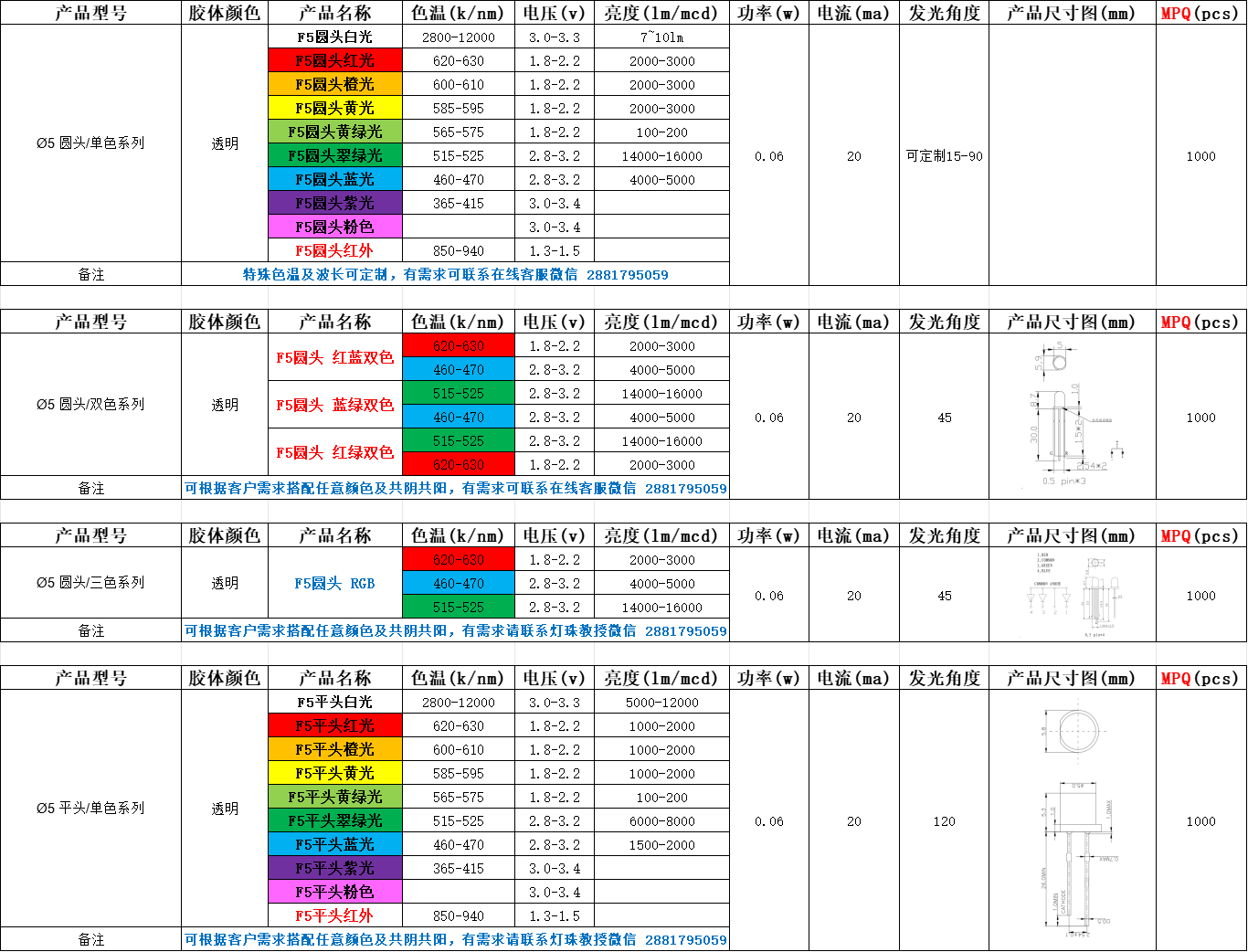

5mm发光二极管的主要参数

参数 说明
尺寸 直径5mm，高度通常为2.5mm左右
封装形式 圆形封装，也有方形封装
发光颜色 红色、绿色、蓝色、黄色、白色等多种颜色
正向电压 1.8V - 3.6V（具体取决于颜色和类型）
工作电流 一般为5mA - 20mA，高亮度版本可达30mA
发光强度 一般在几十到几百mcd（毫坎德拉）之间，具体取决于颜色和功率
发光角度 一般为20° - 120°，具体取决于封装设计，如圆头一般是30度，45度，60度，平头和草帽头是120度。
寿命 通常在10,000小时以上

功耗 0.06W （具体取决于电流和电压）

工作电流范围

• 标准亮度LED

• 工作电流：5mA-20mA

• 典型值：20mA

• 应用场景：适用于一般的指示灯和交通灯，亮度适中，适合低功耗应用。

• 高亮度LED

• 工作电流：20mA

• 典型值：30mA

• 应用场景：适用于需要更高亮度的应用，如户外交通灯、照明等。

• 超高亮度LED

• 工作电流：60mA以上

• 典型值：50mA-100mA

• 应用场景：适用于专业照明需求，如舞台照明、户外广告牌等。

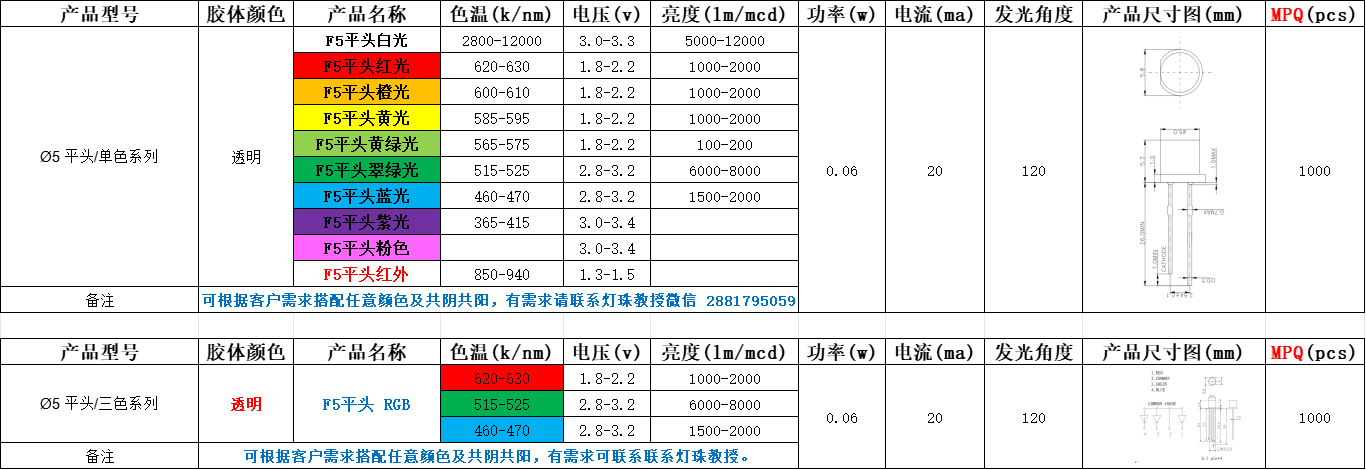

具体颜色的电流和电压参数

颜色 正向电压 (V) 工作电流 (mA) 红色 1.8 - 2.2 20 绿色 2.0 - 2.4 20 蓝色 2.8 - 3.4 20 黄色 1.8 - 2.2 20 白色 2.8 - 3.6 20

注意事项

• 电流控制：为了延长LED的寿命并确保其稳定工作，建议将电流控制在额定范围内。过高的电流会导致LED过热甚至烧毁。

• 限流电阻：在实际应用中，通常需要串联一个限流电阻来控制电流。限流电阻的计算公式为：

• 温度影响：LED的工作温度应在-40°C到+80°C之间，过高或过低的温度会影响其性能和寿命。

总结

5mm发光二极管的工作电流一般在5mA到20mA之间，具体取决于其亮度和应用场景。

如果你需要更高的亮度，可以选择高亮度或超高亮度版本，但要注意电流的控制和散热问题。

如果需要更详细的参数或特定型号的信息，可以参考LED厂家提供的规格书或咨询台宏专业技术人员。
