以下是几种常见的发光二极管（LED）电路图及其说明，帮助你更好地理解和设计LED电路。

1.基本限流电路 这是最简单的LED电路，通过一个限流电阻来控制LED的电流。

电路图：

+Vcc (电源正极)
  |
  |       R
  |       |
  |-------|---- LED ---- GND (电源负极)

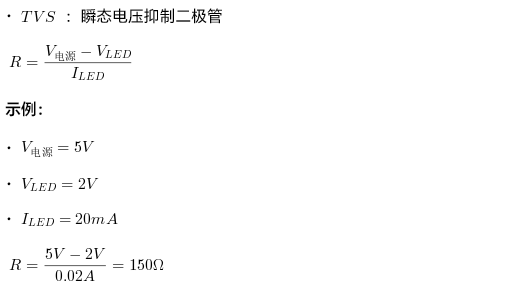

参数计算：

• (V{电源})：电源电压

• (V{LED})：LED的正向电压

• (I{LED})：LED的工作电流

• (R)：限流电阻

2.恒流驱动电路 恒流驱动电路可以确保LED在不同工作温度和电压下都能提供稳定的亮度。

电路图：

+Vcc (电源正极)
  |
  |       R1
  |       |
  |-------|---- LED ----|---- GND (电源负极)
  |                   |
  |                   |
  |-------|---- R2 ----|
         |
         |---- GND (电源负极)

参数计算：

• (V{电源})：电源电压

• (V{LED})：LED的正向电压

• (I{LED})：LED的工作电流

• (R1)：限流电阻

• (R2)：反馈电阻

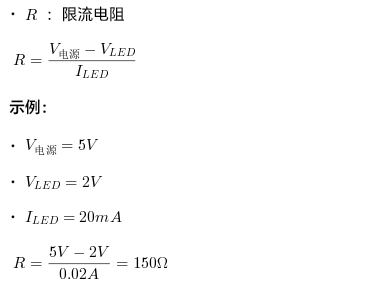

[ R1=\frac{V{电源}-V{LED}}{I{LED}} ] [ R2=\frac{V{电源}-V{LED}}{I{LED}} ]

示例：

• (V{电源}=5V)

• (V{LED}=2V)

• (I{LED}=20mA)

[ R1=\frac{5V-2V}{0.02A}=150\Omega ] [ R2=\frac{5V-2V}{0.02A}=150\Omega ]

3.多LED串联电路 当需要驱动多个LED时，可以将它们串联起来。串联电路中，所有LED共享相同的电流，但每个LED的正向电压相加。

电路图：

+Vcc (电源正极)
  |
  |       R
  |       |
  |-------|---- LED1 ---- LED2 ---- LED3 ---- GND (电源负极)

参数计算：

• (V{电源})：电源电压

• (V{LED})：每个LED的正向电压

• (I{LED})：LED的工作电流

• (R)：限流电阻

• (N)：LED的数量

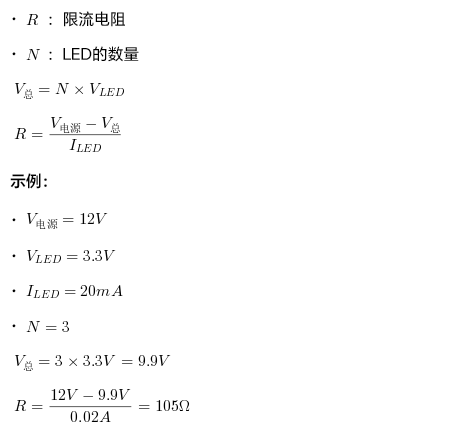

[ V{总}=N\times V{LED} ] [ R=\frac{V{电源}-V{总}}{I{LED}} ]

示例：

• (V{电源}=12V)

• (V{LED}=3.3V)

• (I{LED}=20mA)

• (N=3)

[ V{总}=3\times 3.3V=9.9V ] [ R=\frac{12V-9.9V}{0.02A}=105\Omega ]

4.多LED并联电路 并联电路中，每个LED需要单独的限流电阻，以确保每个LED的电流相同。

电路图：

+Vcc (电源正极)
  |
  |       R1
  |       |
  |-------|---- LED1 ---- GND (电源负极)
  |
  |       R2
  |       |
  |-------|---- LED2 ---- GND (电源负极)
  |
  |       R3
  |       |
  |-------|---- LED3 ---- GND (电源负极)

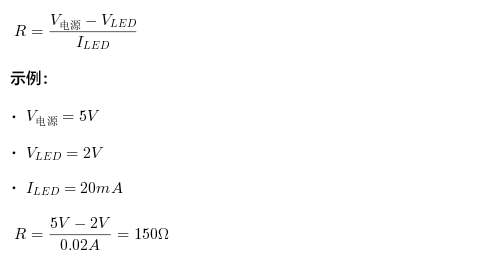

参数计算：

• (V{电源})：电源电压

• (V{LED})：每个LED的正向电压

• (I{LED})：每个LED的工作电流

• (R)：每个LED的限流电阻

5.PWM调光电路 PWM（脉冲宽度调制）是一种通过控制LED的导通和截止时间比例来调节亮度的方法。

电路图：

+Vcc (电源正极)
  |
  |       R
  |       |
  |-------|---- LED ---- GND (电源负极)
  |
  |       PWM信号
  |       |
  |-------|---- GND (电源负极)

参数计算：

• (V{电源})：电源电压

• (V{LED})：LED的正向电压

• (I{LED})：LED的工作电流

PWM信号：

• 使用微控制器（如Arduino）生成PWM信号，通过改变占空比来调节亮度。

6.交流驱动电路 交流驱动电路允许LED直接由交流电源供电，无需AC/DC转换器。

电路图：

AC电源
  |
  |       D1
  |       |
  |-------|---- LED1 ----|---- GND
  |                   |
  |                   |
  |-------|---- D2 ----|

参数计算：

• (V{AC})：交流电源电压

• (V{LED})：每个LED的正向电压

• (I{LED})：LED的工作电流

• (D1)和(D2)：反向并联的LED

示例：

• (V{AC}=120V)

• (V{LED}=3.3V)

• (I{LED}=20mA)

7.保护电路 保护电路可以防止LED因过流、过压或过温而损坏。

电路图：

+Vcc (电源正极)
  |
  |       R
  |       |
  |-------|---- LED ----|---- GND (电源负极)
  |                   |
  |                   |
  |-------|---- TVS ----|

参数计算：

• (V{电源})：电源电压

• (V{LED})：LED的正向电压

• (I{LED})：LED的工作电流

• (R)：限流电阻

总结 以上是一些常见的LED电路图及其设计方法。选择合适的电路结构需要根据具体的应用需求，例如：

• 基本限流电路适用于简单的单LED应用。

• 恒流驱动电路适用于需要稳定亮度的场景。

• 多LED串联或并联电路可以根据电源电压和电流需求进行设计。

• PWM调光电路可以实现亮度调节。

• 交流驱动电路适用于直接使用交流电源的应用。

• 保护电路可以提高LED的可靠性和寿命。

希望这些信息能帮助你更好地设计和应用LED。
