我们知道，找一款新的灯珠之前，我们需要了解灯珠的各项性能指标和技术参数。

灯珠供应商的贴片发光二极管规格书就是用于描述贴片发光二极管（SMD LED）各项性能指标和技术参数的文档，所以，我们看看贴片发光二极管规格书的主要内容有哪些？

1、产品型号与封装信息，如TH3535RGB0M1,不同厂家的型号命名规则不同，通过型号可大致了解产品的一些特性。

2、封装形式：常见的有0603、0805、1206、3528、2835、3535、5050、5730等，封装尺寸通常用毫米表示，如0805的尺寸为2.0mm×1.25mm×0.8mm。

3、贴片发光二极管常见的型号及参数。

0603贴片LED灯珠：尺寸为1.6mm×0.8mm，功率为0.06W，工作电流为20mA。这种灯珠的正向电压在2.0V-2.4V之间，发光角度为120°，非常适合小型电子设备、指示灯和小型装饰灯。

0805贴片LED灯珠：尺寸稍大，为2.0mm×1.25mm，功率和工作电流与0603相同。其正向电压范围为2.0V-2.4V，发光角度同样为120°，适用于小型电子设备和指示灯。

3528贴片LED灯珠：尺寸为3.5mm×2.8mm，功率在0.06W-0.1W之间，工作电流为20mA。正向电压为2.0V-3.0V，发光角度为120°，常用于背光、室内灯具和LED灯带。

5050贴片LED灯珠：尺寸为5.0mm×5.0mm，功率为0.2W，工作电流为60mA。正向电压范围为2.0V-3.6V，发光角度为120°，广泛应用于RGB灯带、景观照明和舞台灯光。

2835贴片LED灯珠：尺寸为2.8mm×3.5mm，功率在0.1W-0.5W之间，工作电流为30mA-150mA。正向电压为2.0V-3.6V，发光角度为120°，适用于LED面板灯、筒灯和吸顶灯。

3535贴片LED灯珠：尺寸为3.5mm×3.5mm，功率在0.5W-1W之间，工作电流为150mA。正向电压为2.0V-3.6V，发光角度为120°，常用于高亮度照明、舞台灯和景观灯。

5630贴片LED灯珠：尺寸为5.6mm×3.0mm，功率为0.5W，工作电流为100mA-150mA。正向电压为2.0V-3.6V，发光角度为120°，适用于高亮度照明、户外照明和路灯。

3014贴片LED灯珠：尺寸为3.0mm×1.4mm，功率为0.1W，工作电流为30mA。正向电压为2.0V-3.0V，发光角度为120°，适用于低功耗照明和指示灯。

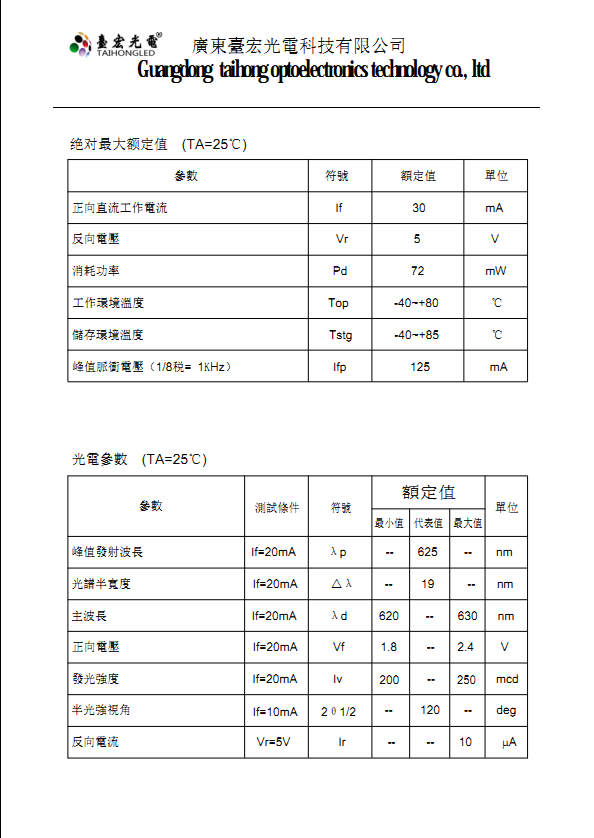

4、贴片发光二极管规格常见技术参数

电气参数：正向电压（Vf）通常在1.8V-3.6V之间，具体取决于颜色。工作电流（If）范围为20mA-1500mA，反向电压（Vr）通常为5V，最大脉冲电流（Ifp）为100mA-1000mA。

光学参数：发光角度通常为120°，但也有其他角度可供选择。光效以lm/W为单位，光通量根据功率和颜色不同，范围从几流明到几百流明不等。

机械参数：封装形式为SMD（表面贴装），封装材料包括环氧树脂和硅胶。尺寸多样，如0603、0805、3528、5050、3535、1206、5730等。

环境参数：工作温度范围为-40℃至+85℃，存储温度为-40℃至+100℃，湿度不超过85%RH。

5、贴片发光二极管可靠性测试

温度循环测试 测试条件为-40℃ 30min↑↓5min 100℃ 30min，周期为1000次，结果为0/100（无损坏）。

冷热冲击测试 测试条件为-40℃ 15min↑↓100℃ 15min，周期为1000次，结果为0/100（无损坏）。

高温储存测试 测试条件为Ta=100℃，时间为1000小时，结果为0/100（无损坏）。

低温储存测试

测试条件为Ta=-40℃，时间为1000小时，结果为0/100（无损坏）。

6、选择建议：贴片发光二极管（SMD LED）是众多电子设备中不可或缺的组件。它们以其小巧的尺寸、高效的发光性能和长寿命，广泛应用于从智能手机到大型显示屏的各种设备中。

根据用途和应用场景选择：小型设备适合小贴片（如0603、0805）或直插式LED灯珠；通用照明适合中等功率的贴片式LED灯珠（如3528、2835）；高亮度和大功率应用适合大功率LED灯珠（如3535、5630、3030）或COB LED灯珠。

考虑品牌和质量，选择在市场上口碑良好的品牌，如台宏光电、日亚等，确保产品质量和售后服务。参考其他用户的评价和反馈，了解品牌的实际表现。

咨询专业供应商，如果不确定具体需求，可以咨询专业的LED灯珠供应商，如台宏光电，日亚，他们提供免费的技术咨询和样品测试服务。

7、贴片发光二极管厂家

台宏光电（Taihong Optoelectronics） 专注于LED灯珠研发、生产和销售16年，提供一站式灯珠选型方案。其无人机灯珠，工业视觉光源，工业灯珠和商业照明灯珠产品具有高显色指数、低光衰和高可靠性，通过双85测试、冷热冲击测试、盐雾腐蚀测试等严格测试。提供免费样品测试，有效解决选型难题。官网：台宏光电，微信咨询：2881795059（备注“灯珠咨询”）。

通过以上信息，您可以更好地了解和选择适合的贴片发光二极管。

希望以上信息能帮助你更好地选择合适的LED灯珠规格书。
