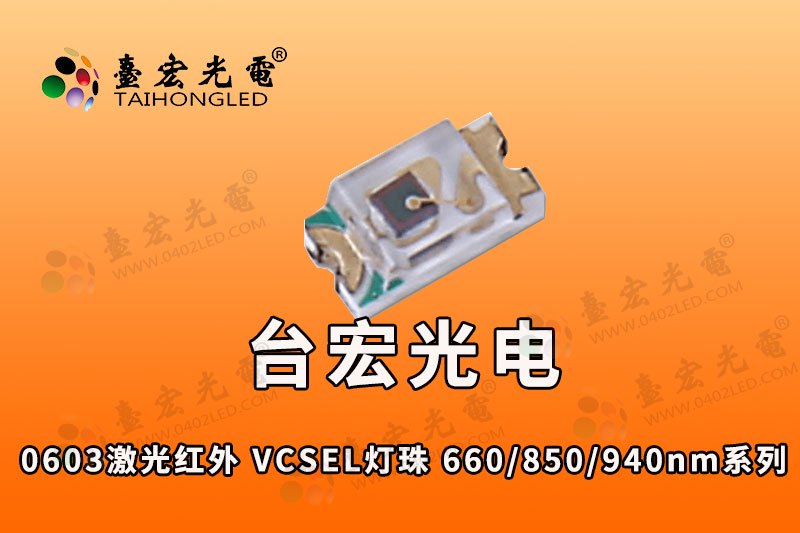

0603激光红外 VCSEL灯珠 660/850/940nm贴片发光二极管激光灯珠
产品概述
台宏光电TH-VCSEL-0805-660nm激光灯珠采用先进的面发射激光二极管（VCSEL）技术，搭配0805微型封装，专为微型化、低功耗、高精度应用场景设计。产品具有体积小、性能稳定、可靠性高的特点，广泛应用于消费电子、医疗健康、工业传感等领域。
核心参数规格表
| 参数类别 | 参数名称 | 规格参数 | 备注说明 |
|---|---|---|---|
| 基本参数 | 产品型号 | TH-VCSEL-0603-660nm | 台宏光电部分波长规格型号 |
| 产品类型 | 面发射激光二极管（VCSEL） | 面发射结构 | |
| 封装规格 | 0603 | 表面贴装型（SMT） | |
| 光学参数 | 中心波长 | 660nm（红色激光） | 典型值，波长公差±5nm |
| 输出光功率 | 3 mW（典型值） | 测试条件：Tcase=25℃，工作电流=典型值 | |
| 光束发散角 | 20°（1/e²点，典型值） | 垂直/水平方向典型值，确保光束集中 | |
| 电学参数 | 工作电流 | 10 mA（典型值） | 额定工作条件，最大不超过15mA |
| 工作电压 | 2.5 V（典型值，Tcase=25℃） | 负载条件下，电压波动范围±0.2V | |
| 反向击穿电压 | ≥5 V | 最小保证值，防止反向电压损坏 | |
| 机械参数 | 芯片尺寸 | 8Mil（200μm × 200μm） | 采用高亮度VCSEL外延片工艺 |
| 封装尺寸 | 2.0mm × 1.25mm × 0.8mm（长×宽×高） | 不含引脚，符合0805标准封装尺寸 | |
| 重量 | ≤5 mg | 典型值，适合轻量化设计需求 | |
| 环境参数 | 工作温度 | -40℃ ~ +85℃（工业级温度范围） | 全温区性能保证，无需温度补偿 |
| 存储温度 | -55℃ ~ +125℃ | 防潮包装条件，存储湿度≤60%RH | |
| 湿度等级 | 3级（60℃/90%RH，1000小时） | 符合J-STD-020D标准，抗潮湿能力强 | |
| 可靠性 | 可靠性标准 | 符合MIL-STD-883H标准，平均无故障时间(MTBF)＞10⁵小时 | 适合长期稳定工作的应用场景 |
| 光学特性 | 单一波长输出，光谱纯度高，光束质量好 | 无杂散光干扰，检测准确性高 |
典型应用案例
1. 消费电子领域
应用场景：智能手环/手表心率检测、血氧饱和度监测
产品优势：体积小巧（0603封装）适合微型化设备，低功耗设计延长设备续航，高稳定性确保测量精度
客户价值：帮助客户实现产品微型化设计，提升产品性能指标，降低整体解决方案成本，缩短产品研发周期
2. 医疗健康领域
应用场景：便携式脉搏血氧仪、无创血糖监测设备、皮肤检测仪器
产品优势：660nm波长对人体组织穿透性适中，测量准确性高，生物相容性好，符合医疗设备安全标准
客户价值：帮助客户实现产品微型化设计，提升产品性能指标，降低整体解决方案成本，缩短产品研发周期
3. 工业传感领域
应用场景：液位传感器、距离传感器、物料分拣检测系统
产品优势：输出功率稳定，环境抗干扰能力强，响应速度快（ns级），适合工业自动化环境
客户价值：帮助客户实现产品微型化设计，提升产品性能指标，降低整体解决方案成本，缩短产品研发周期
4. 安防监控领域
应用场景：红外补光灯、激光夜视摄像头、周界入侵检测系统
产品优势：低功耗运行适合长时间监控，窄光束发散角提高目标照射精度，环境适应性强（-40℃~+85℃）
客户价值：帮助客户实现产品微型化设计，提升产品性能指标，降低整体解决方案成本，缩短产品研发周期
5. 汽车电子领域
应用场景：车载距离检测、驾驶员生命体征监测、手势识别系统
产品优势：符合AEC-Q101汽车电子标准，耐高温高湿，抗振动冲击，可靠性高
客户价值：帮助客户实现产品微型化设计，提升产品性能指标，降低整体解决方案成本，缩短产品研发周期
封装规格对比分析
| 对比维度 | 0603封装（本产品） | 2835封装（同类产品） | TO56封装（传统产品） |
|---|---|---|---|
| 封装尺寸(长×宽×高) | 1.6×0.8×0.6 mm | 3.5×2.8×0.68 mm | 5.6×5.6×4.0 mm |
| 占地面积 | 2.5 mm² | 9.8 mm² | 31.4 mm² |
| 输出功率范围 | 3-10 mW | 5-50 mW | 10-200 mW |
| 工作电流 | <10 mA | 10-50 mA | 50-200 mA |
| 功耗水平 | 低（<25mW） | 中（23-125mW） | 高（100-400mW） |
| 装配效率 | 高（SMT自动化，适合量产） | 高（SMT自动化） | 低（THT手工，适合小批量） |
| 成本控制 | 优秀（量产成本优势明显） | 良好 | 一般（材料成本高） |
| 散热性能 | 良好（小型化设计，散热面积适中） | 良好 | 优秀（金属外壳，散热效果好） |
| 适用产品 | 微型化、便携式、低功耗设备 | 中小型设备、中功率需求产品 | 工业级设备、高功率需求产品 |
| 典型应用 | 智能穿戴、医疗便携设备 | 智能家居、工业传感器 | 激光测距、工业切割 |
产品优势总结
- 极致微型化：0603封装体积小巧，占地面积仅2.5mm²，是微型化设备的理想选择，可节省75%以上的PCB空间
- 超低功耗：典型工作电流仅10mA，功耗<25mW，相比2835封装产品降低50%以上功耗，显著延长电池续航
- 工业级可靠性：-40℃~+85℃宽温度范围工作，通过严格的环境可靠性测试，适合各种严苛应用环境
- 精准光学性能：660nm中心波长稳定性高（±3nm），20°窄发散角确保光束集中，检测精度可达±1%
- 高性价比：成熟的量产工艺，MOQ仅4000pcs，支持定制化需求，提供有竞争力的价格方案
- 环保合规：符合RoHS 2.0、REACH等环保标准，不含铅、汞等有害物质，适合全球市场销售。
订购信息
| 项目 | 详细信息 |
|---|---|
| 产品型号 | TH-VCSEL-0603-660nm |
| 最小起订量（MOQ） | 4000pcs |
| 交货周期 | 常规订单7-10个工作日，紧急订单3-5个工作日 |
| 包装方式 | 防静电卷盘包装（4000pcs/盘，符合EIA-481标准） |
| 质量保证 | 提供1年产品质量保证，支持退换货服务 |
| 认证文件 | 可提供RoHS、REACH等第三方检测报告 |
| 技术支持 | 提供完整的Datasheet、应用电路图、焊接工艺指导 |
技术支持与服务
- 样品申请：支持免费样品申请（限10pcs/客户），样品交付时间3-5个工作日
- 定制服务：可根据客户需求定制波长（660/850/940nm）、功率、封装等参数
- 技术咨询：提供专业的技术工程师一对一咨询服务，解决应用过程中的技术问题
- 售后保障：建立完善的售后服务体系，产品质量问题24小时内响应处理
文档版本：V1.0 更新日期：2026年2月
