说真的，每天都有不少人咨询led灯珠正负极的问题？

怎么区分LED正负极？今天我们来聊聊4种区分 LED 灯珠正负极的 4 个实用办法。

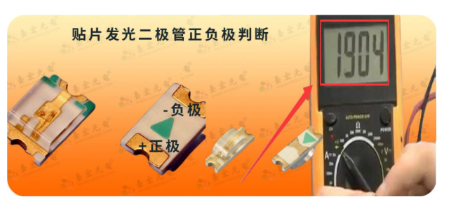

1、观察法。一是观察LED外观, 看，灯珠引脚长度：对于直插式LED灯珠，通常长脚为正极，短脚为负极。二是看内部电极：观察灯珠内部，较小的电极是正极，较大的片状电极是负极。三是看封装标识：一些贴片式LED灯珠，如0603、0805封装的，底部可能会有“T”字形或倒三角形符号，“T”字形符号的一横边或三角形符号的边靠近的一端为正极，相反端为负极。部分5050贴片LED，有缺角的一端为负极。四是看LED外壳平边：LED灯珠的外壳底部有一个明显的平边设计，这一平面朝向的一侧，一般也是负极所在。

2、万用表测量法。首先，将万用表设置至“二极管测试档”。然后将红色表笔接触一个引脚，黑色表笔接触另一个引脚。最后观察LED,若LED亮起，红表笔所接为正极，黑表笔所接为负极；若不亮，交换两表笔，再次尝试。

3、构建简易测试电路：可以使用一组标准限流电阻，如330Ω，串联电源，组成一个简单的LED测试架。将LED两引脚插入测试孔中，若LED正常发光，则说明极性正确，从而确定正负极。

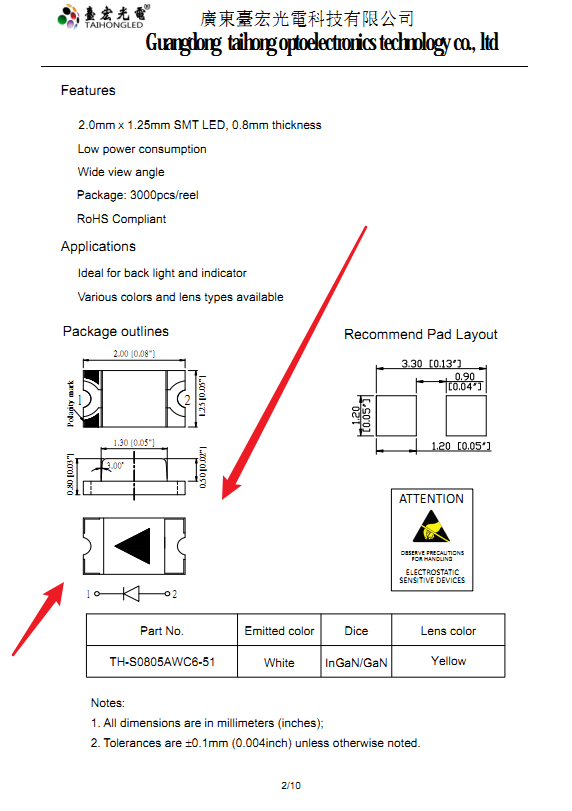

4、查看灯珠厂家电路符号与引脚图：如果手中持有LED元件的封装资料或规格书，可通过图纸进行极性判断。在电路符号中，箭头指向的方向为电流流动方向，即从正极流向负极，三角形底边连接的那一端通常为负极。此外，在Datasheet引脚说明中，阳极多用“A”或“+”标注，阴极则以“K”或“-”表示。

总的来说，4种办法，可以总结成一句话：“LED外观看长短/缺口，PCB 看丝印符号，不确定就上电或万用表”—— 3 秒判定正负极，永不烧灯。
