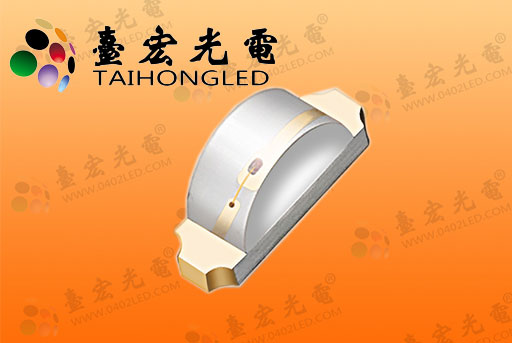

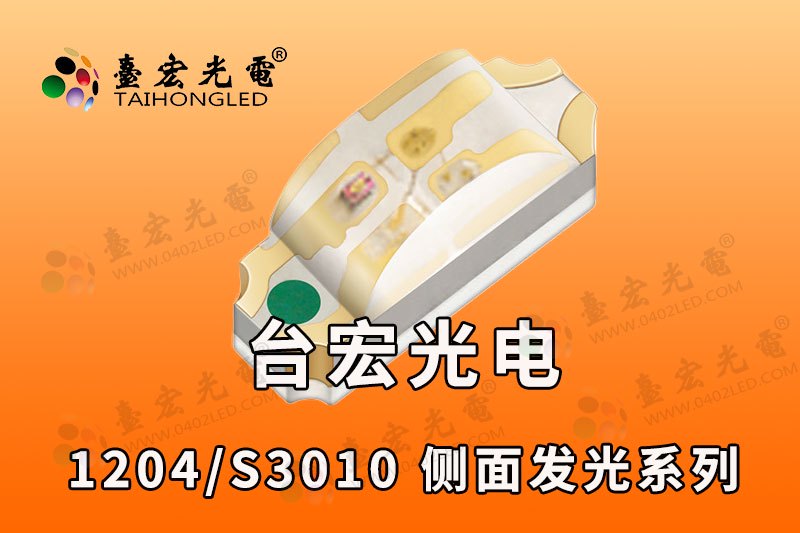

侧发贴片LED灯珠 1204
侧发灯珠1204是一种采用侧贴焊接方式的小型化、低功耗、高亮度 LED 灯珠,广泛应用于各种电子设备和指示应用中。以下是该产品的详细信息和特点:
产品规格:
尺寸:3.2mm x 1.5mm x 1.0mm
额定电流:5mA
额定电压:
红、黄、橙、普绿系列:1.6-2.2V
白、翠绿、蓝、3V点粉系列:2.6-3.2V
尺寸:3.2mm x 1.5mm x 1.0mm
额定电流:5mA
额定电压:
红、黄、橙、普绿系列:1.6-2.2V
白、翠绿、蓝、3V点粉系列:2.6-3.2V
产品特点:
侧贴焊接方式:
1204侧发灯珠采用侧贴焊接设计,适合在空间受限的 PCB 上进行高密度布局,尤其适用于超薄或紧凑型电子设备。
封装尺寸小:
1204 封装尺寸极小,适合高密度 PCB 设计,满足现代电子产品对小型化的需求。
发光角度大:
120° 的发光角度,提供广泛的照明范围,确保光线均匀分布。
低功耗:
额定电流仅为 5mA,节能高效,适合电池供电设备。
高亮度:
尽管体积小,但亮度高,适合各种照明和指示应用。
寿命长:
LED 灯珠寿命长,可靠性高,确保长期稳定运行。
侧贴焊接方式:
1204侧发灯珠采用侧贴焊接设计,适合在空间受限的 PCB 上进行高密度布局,尤其适用于超薄或紧凑型电子设备。
封装尺寸小:
1204 封装尺寸极小,适合高密度 PCB 设计,满足现代电子产品对小型化的需求。
发光角度大:
120° 的发光角度,提供广泛的照明范围,确保光线均匀分布。
低功耗:
额定电流仅为 5mA,节能高效,适合电池供电设备。
高亮度:
尽管体积小,但亮度高,适合各种照明和指示应用。
寿命长:
LED 灯珠寿命长,可靠性高,确保长期稳定运行。
应用领域:
汽车照明:用于汽车尾灯、刹车灯、转向灯、仪表盘指示灯等,光线均匀且柔和,提升驾驶安全性。
显示技术:用于液晶显示器背光模组、LED透明屏、户外广告牌等,实现超薄设计和均匀光线分布。
室内照明:用于吸顶灯、壁灯、台灯等,营造舒适的照明环境。
电子设备背光:用于手机、平板电脑、笔记本电脑等设备的背光源,提升显示效果并延长续航时间。
广告与标识:用于灯箱、广告牌、标识牌等,提升视觉吸引力。
汽车照明:用于汽车尾灯、刹车灯、转向灯、仪表盘指示灯等,光线均匀且柔和,提升驾驶安全性。
显示技术:用于液晶显示器背光模组、LED透明屏、户外广告牌等,实现超薄设计和均匀光线分布。
室内照明:用于吸顶灯、壁灯、台灯等,营造舒适的照明环境。
电子设备背光:用于手机、平板电脑、笔记本电脑等设备的背光源,提升显示效果并延长续航时间。
广告与标识:用于灯箱、广告牌、标识牌等,提升视觉吸引力。
颜色系列:
1204 单色系列:
白光:7000-10000K(冷白)、2700-3500K(暖白)、5500-6500K(正白)、4000-4500K(自然白)
红光:常规红(620-625NM)、深红(640NM)
绿光:翠绿(515-525NM)
蓝光:460-475NM
橙光:600-610NM
黄光:585-595NM
黄绿光:565-575NM
紫光:395-400NM
冰蓝:480-485NM
粉红:点粉
紫罗兰:点粉
3V 系列:3V 红、3V 黄、3V 黄绿
1204 双色/三色系列:
1204双色灯珠:可以显示两种颜色。
1204三色灯珠(三脚/四脚):RGB 全彩或其他三色搭配。

应用指南 · 相关阅读
常见问题
贴片LED2835、3030、3535、5050怎么区分?
数字表示尺寸(0.1mm单位):2835为2.8×3.5mm,3030为3.0×3.0mm,3535为3.5×3.5mm陶瓷封装,5050为5.0×5.0mm多芯片。选择取决于功率、散热和空间。
贴片LED白光色温怎么选?
2700-3500K偏暖,适合家居和商业照明;4000-5000K自然白,适合办公;5500-7000K冷白,适合工业照明和显示背光。需结合显色指数和应用场景。
贴片LED功率和亮度怎么选?
亮度取决于光通量和发光效率,不是单纯瓦数。相同功率下,光效和封装散热影响亮度。照明常用0.2-3W,大功率可选3535/5050/7060。
贴片LED支持RGB和RGBW吗?
支持。RGB为三芯片混色,RGBW增加白色芯片,白光更纯正。5050、3535等封装常见多芯片方案,具体按控制需求选择。
贴片LED的电压和电流怎么确认?
常见单芯片2.8-3.4V,红外/UV/双芯片电压更高;电流常见20mA、60mA、150mA、350mA、700mA。驱动需按规格书Vf/If范围设计。
贴片LED可以定制色温和波长吗?
支持白光色温、单色波长、双波长定制。常见红光620-630nm、绿光520-530nm、蓝光450-460nm、黄光590-595nm,白光2700-7000K。
贴片LED的发光角度怎么选?
常见30度、60度、90度、120度。小角度适合聚光和远距离,大角度适合泛光和均匀照明。球头和平面封装会影响光型。
贴片LED可以免费提供样品吗?
支持样品申请,常见限10pcs/客户,交付时间3-10个工作日。建议提供色温/波长、功率、封装和应用场景。
贴片LED支持哪些认证?
可提供RoHS、REACH相关检测,产品出厂前做老化和分档。出口应用可按需求提供规格书和批次一致性资料。
贴片LED的焊接方式有哪些?
回流焊适合批量SMT生产,峰值一般245-260°C;手工焊接适合打样,烙铁温度350-400°C且时间不超过3秒。注意高温和长时间焊接会造成损伤。
